按鍵數量

2個按鍵

技術機理

電容數字轉換技術

按鍵反應模式

一個按鍵對應一個輸出

按鍵感應盤大小

不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定

按鍵感應盤間距

間距不小于0.5mm,根據實際需要而定

按鍵感應盤形狀

任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料

PCB銅箔，金屬片，平頂圓柱彈簧，導電橡膠，導電油墨，導電玻璃的ITO層等

對PCB的要求

單面PCB板, 雙面PCB，鋁基板PCB

隔離面板材質

絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等

隔離面板厚度

0~5mm

按鍵靈敏度調節方式

改變基準電容CSEL 的值可對按鍵的靈敏度進行調節

有效觸摸反應時間

小于100ms

防水性能

對面板灑水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應

抗射頻干擾性能

能有效抑制GSM 手機貼近面板撥打或接聽電話 ，大功率對講機靠近面板進行對講操作所產生的射頻干擾。

工作電壓范圍

3.3V-5.5V

工作溫度范圍

－40℃－+85℃

數據傳輸接口

輸出為20KHZ的PWM信號，操作觸摸按鍵可控制PWM的占空比

儲存溫度范圍

－50℃－+125℃

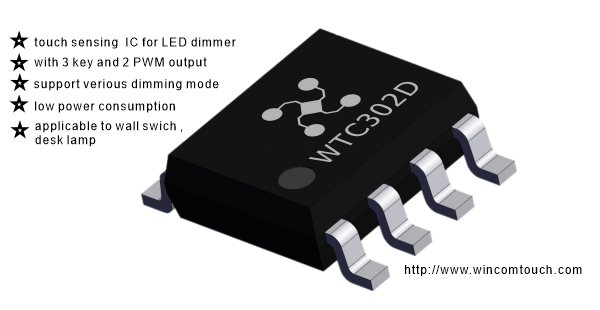

芯片封裝形式

SOP8

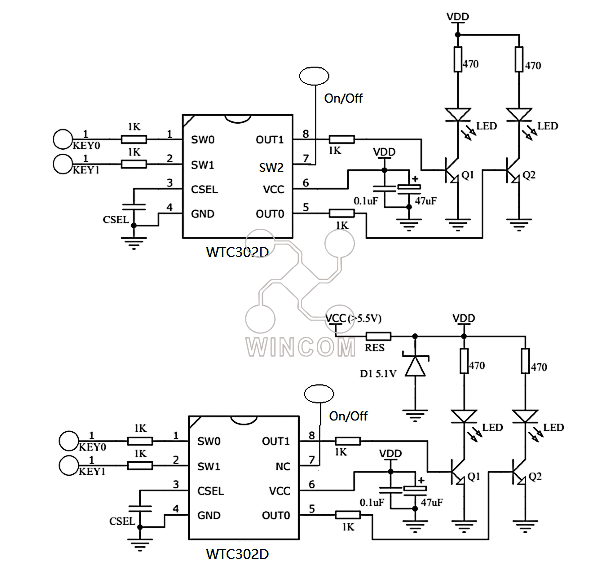

典型應用

用于LED燈具的開關和調光控制

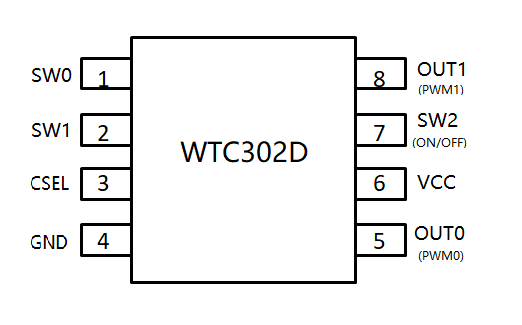

1

I

SW0

觸摸感應按鍵輸入接口

2

I

SW1

觸摸感應按鍵輸入接口

3

I/O

Csel

按鍵感應靈敏度基準電容，根據絕緣隔離面板厚度，Csel的取值范圍為1Nf-33nF

4

P

GND

IC地

5

O

OUT0

調光PWM輸出端口0，20Khz PWM

6

P

VCC

IC電源

7

I

SW2

總開關，高優先級

8

O

OUT1

調光PWM輸出口1，20Khz PWM
